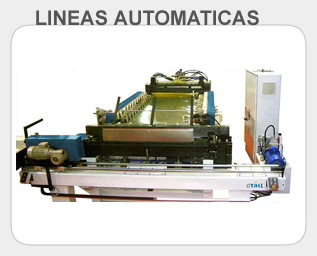

PRODUCTOS - LINEA AUTOMATICA





Partiendo de bobina de ancho 1500mm y en proceso continuo hace las diferentes operaciones para la fabricación del conducto.

Empieza el trabajo en la zona de alimentación, preparación de la chapa, enderezado, punzonado.
En la segunda etapa se conforma la brida de unión de cada lado en la dimensión que se determine, las dos últimas estaciones son de agradado y pueden excluirse a voluntad según el tipo de conducto que se desee obtener. Previo al plegado hay una estación que realiza el nervado de refuerzo. La chapa se posiciona para realizar el perfil Pittsburg.
En la zona de plegado y corte que realiza el nervado de refuerzo, que es expulsado en forma automática por la perfiladora Pittsburg.

La media de duración del proceso de fabricación de un conducto aproximadamente de 60 segundos.
Pueden hacerse conductos de 1, 2, 3 y 4 caras.
Control numérico potente con sistema de autodiagnóstico.

Caracteristicas tècnicas :
  • Material a trabajar: Chapa galvanizada e inoxidable
  • Espesor máximo inoxidable: 0.8mm
  • Carga de rotura máxima: 400 N/mm2
  • Límite elástico: 195 N/mm2
  • Ancho bobina: 1500mm
  • Largo máximo: Sin limitaciones
  • Pasos perfilado: 16
  • Diámetro de los ejes portarodillos: 40mm
  • Control de regulación: Excéntricas
  • Lubricación de la transmisión: Baño de aceite
