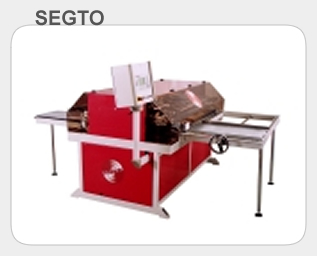

Segment cutting machine


Characteristics:
:

  • Diameter of elbows 125 - 1000 mm ( 5 to 40 inch )
  • Max angle of elbows:90°
  • Max. angle of segments: 5 - 46°
  • Number of segments / bows: 5 (depending of diameter ), one pass makes 4 cuts at the same time
  • Additions for seam: 1 - 20 mm ( 0.04 to 0.08 inch )
  • Additions for muff: 1 to 200 mm ( 0.04 to 8 inch )
  • Material steel: bright, galvanized and stainless
  • Processable material: bright steel, galvanized and stainless steel
  • Thickness of material: 0,4 - 1,2 mm (28 ga to 18 ga), depending on material
  • Maximum width of sheet to be passed through machine : 1500 mm (60 inch )
  • Maximum length of sheet: 3200 mm ( 125 inch )
  • Feeding speed: 2 - 8,0 m/min ( 6 to 26 ft/min )
  • Power: 2,5 kVA
  • Voltage: 4 x 400 V / 50 or 60 cycles + ground + neutral
